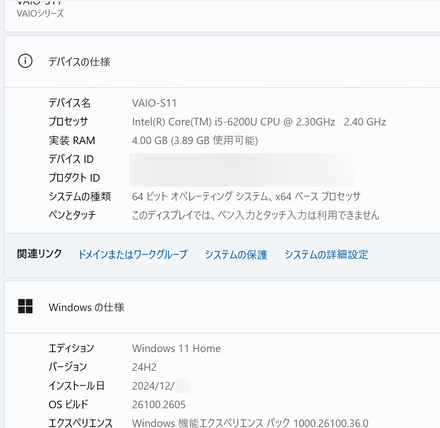

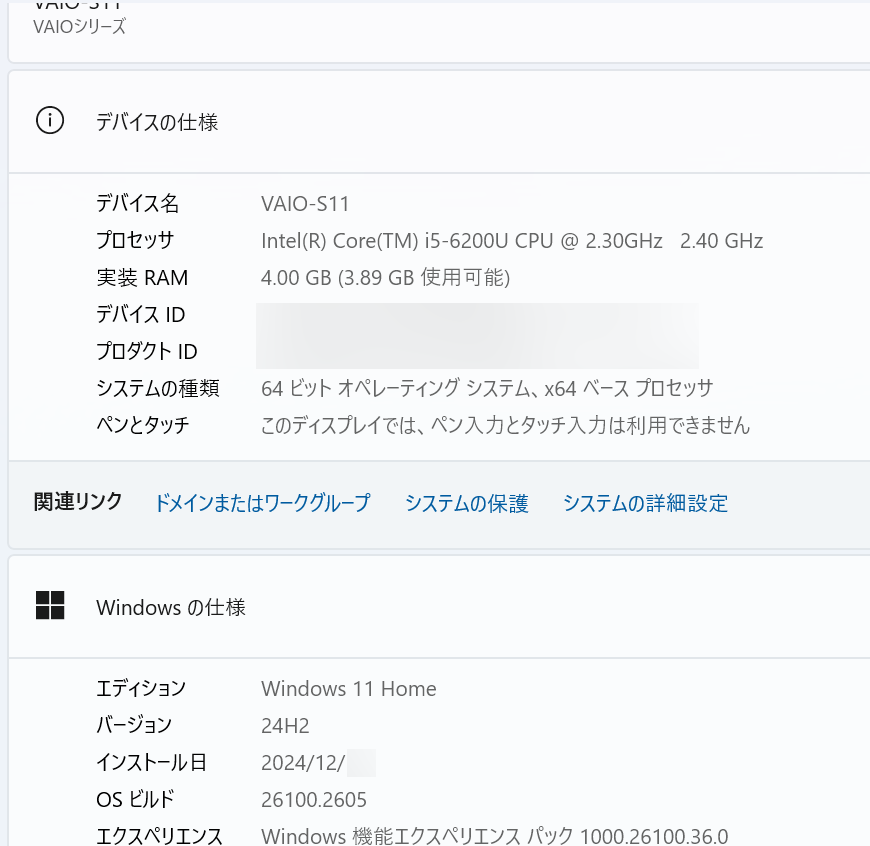

VAIO S11 Windows11 24H2化
段取りはM73 Tinynの時と全く同様。インストールUSBメモリもそのままここで紹介したKIOXIAのUSBメモリ「U366」を使いまわしています。
 | KIOXIA TransMemory U366 USBフラッシュドライブ 32GB 3.0 USBファイル転送 PC/Mac、メタル 新品価格 |

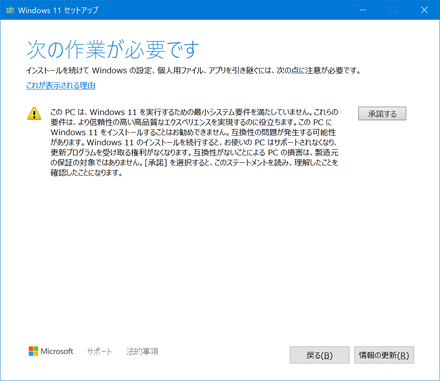

手順も全く同様。Windows10からのアップグレードになるので途中でこのアラートが出た程度。
あ、そういえば・・・ Cドライブが64GB未満だったのでインストールが始まる前に一度撥ねられましたが、AOMEI Partition Assistantでパーテーション構成を変更して対応。その後のインストールのステップでの挙動なども変わったところはなかったかと。
M73 Tinyと違ってノートPCは色々ドライバなどが引っ掛かる覚悟をしていたんですが、全く問題なくWindows11化が完了しました。
とは言え、2点だけ。
続きを読む
VAIO S11 液晶破損
SSD交換も終え、出番こそ少ないもののハード的には落ち着いていたVAIO S11。暫く現役で頑張てもらうつもりでしたが、物理的に液晶が破損してしまいました・・・(T_T)
家族がACアダプタに足を引っかけてテーブルから落下させたとのこと。

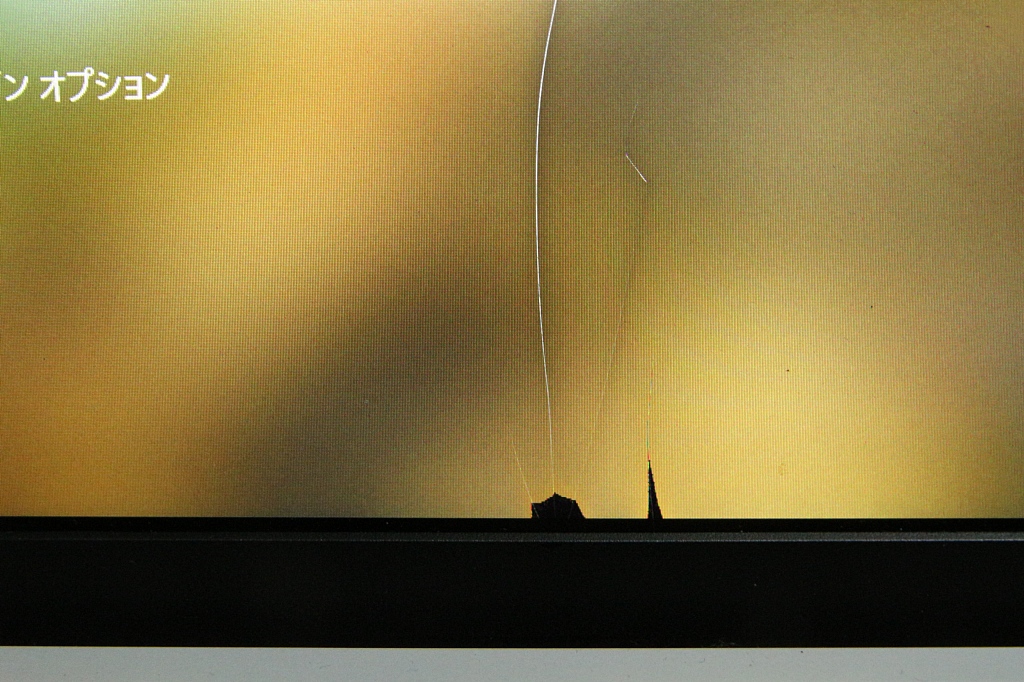

やむを得ない部分はあるんですが、明らかに内部でパネルが割れてしまっている感じです。
2015年発売モデルのS11（VJS111）は既にメーカー修理終了していますし、業者さんに頼めば数万円はくだらないでしょうし、液晶パネルもなかなか特殊なようで入手したとしても液晶を問題なく交換できるかはちょっと微妙なので・・・
完全に画面が見えないわけでもないですし、暫くはこのまま使って将来的に買い替えを検討する・・・って感じですかね。パネルが安価に入手できれば修理してみるのも良いかもしれませんが。
 | 中古価格 |
東芝 REGZA Z670KにPCのHDMI表示NG グラボ編
何度もネタにしている、東芝のREGZA Z670KにHDMI接続しているVAIO RX62K改の画面が映らなくなってしまった問題。
GeForceとREGZAは相性が悪いとの情報を見かけたこともあり、最後の手段としてグラボを交換してみることに。
とは言え、AGPでHDMI出力のものは超レアもので中古なども見当たらず、ほぼ同等品で動作確認が取れているRADEON系をオークションで探し、AGPx8のATI RADEON 9600をGETしてみました。

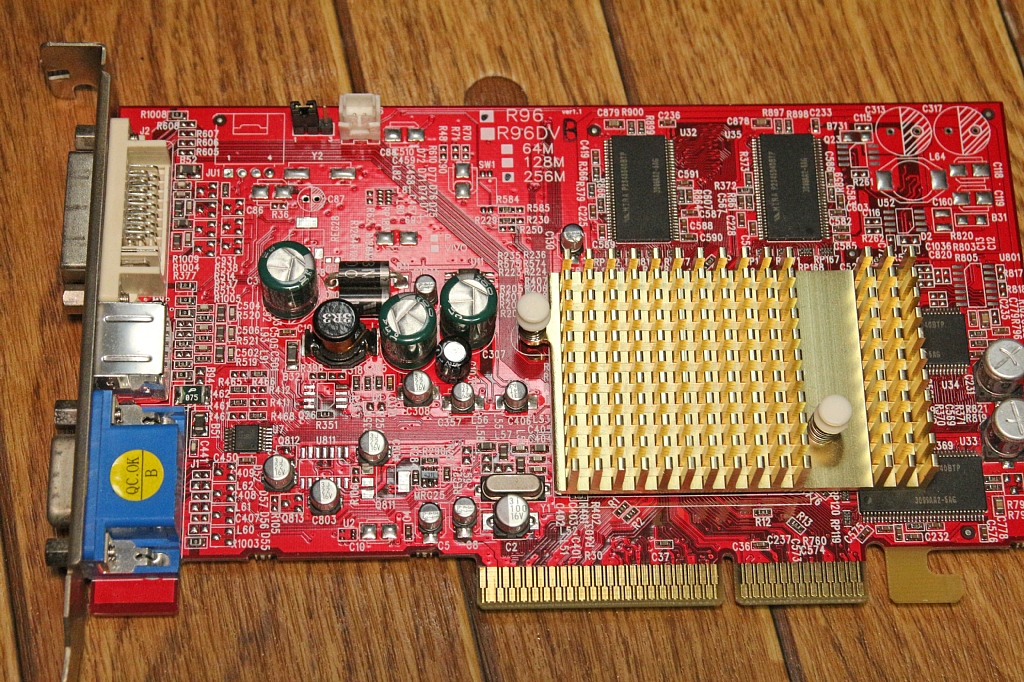

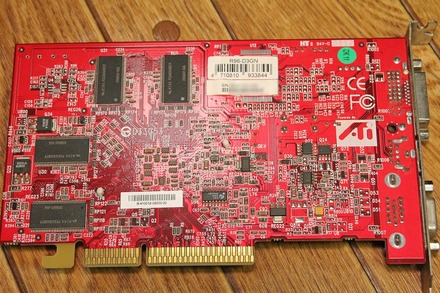

これがそのグラボ。送料込みでおよそ3,000円。
現行の玄人志向 GF6200A-A256H/HSとほぼ同等かなと。
東芝 REGZA Z670KにPCのHDMI表示NG 再発・再検討編
東芝のREGZA Z670KにHDMI接続しているVAIO RX62K改の画面が映らなくなってしまった問題。
必要時に電源供給することで一応の解決を見たかと思いきやあっけなく再発してしまいました。

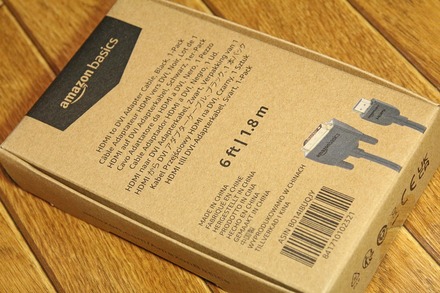

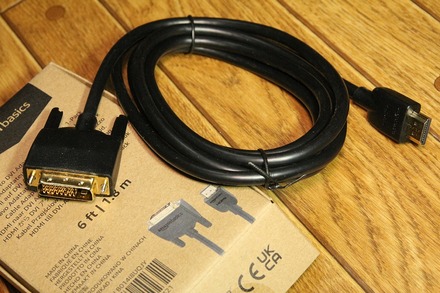

安い割にケーブルもそれなりにしっかりしていました。
が・・・ 全く効果なし(^_^;)
 | Amazonベーシック HDMI-DVI 変換ケーブル ハイスピード 1.8m（タイプAオス - DVI24pinオス）ブラック 新品価格 |
グラボの故障も疑って同等レベルのグラボをオークションなどで探しては見たものの、HDMIコネクタがある物どころかスペックが下がるものが多かったので保留とし、ここで失敗したVGA to HDMI変換の別デバイスを試してみました。ケーブル一体型ではないものなら前回のようなおかしなことにはならないかなと淡い期待を抱いてのチャレンジです。 今回は楽天のオートパーツフェニックス
からVGA to HDMI 変換アダプタ
を選んでいます。 続きを読む東芝 REGZA Z670KにPCのHDMI表示NG 電源供給編
東芝のREGZA Z670KにHDMI接続しているVAIO RX62K改の画面が映らなくなってしまった問題。
HDMI NON-CECアダプタを挟んで解決したかと思いきや、ある日突然再発してしまいました。
再発した時の状況はこんな感じ。
REGZA Z670K
〜 HDMI1
〜 ELECOMセレクター：DH-SWL4CBK
〜 Sony Blu-rayレコーダー：BDZ-EW520
〜 Sony Blu-rayレコーダー：BDZ-EW1200
〜 VAIO RX62改（NON-CECアダプタ経由）
〜 空き
〜 HDMI2 東芝 REGZAサーバー DBR-M490
〜 HDMI3 空き（＊）
〜 HDMI4
〜 Sony PSVRプロセッサーユニット
〜 Buffaloセレクター：BSAK301
〜 Sony PlayStation4
〜 Sony Blu-rayレコーダー：BDZ-AW950
〜 Sony PlayStation3
ELECOMセレクター：DH-SWL4CBKのポート2に接続しているEW1200は電源ON、同ポート1のEW520はOFF。Z670K本体もOFF。この状態からポート3のVAIO RX62改を立ち上げ、その後セレクターのをポート3に切り替えてもウントモスントモ言わないと。EW1200は普通に映っていましたし、また自作機の問題かと思っていましたが・・・
ふと思い立ってコンセントからUSBへ変換するアダプタ（随分古いものなので詳細不明ですが0.5Aのもの）に充電用のUSBケーブルを繋いでセレクターに電源を供給したところ、ポート3のLEDが点滅しはじめたので、ここでRX62改を立ち上げなおしたら何事もなく映ってしまいました。
前回はZ670Kに直接接続してもNGだったのでCEC周りの別の問題も起きていた可能性が高いですが、前回も今回もHDMI1や2のレコーダーは全く問題がなかったので、電力不足をきっかけに色々と弄ってしまって問題を大きくしてしまったのかも知れません。
とは言え、場所的にこれ以上ACアダプタなどを増やしたくない思いもあるので、通常は電源なしで使用し、何かあったらまた電源供給してみる運用で行こうと思います。
 | エレコム HDMI切替器【4ポート（入力：4、出力：1）】ELECOM “DH-SWLBKシリーズ” DH-SWL4BK 新品価格 |
 | レグザ 43V型 液晶テレビ 43Z670K 4Kチューナー内蔵 外付けHDD2番組同時録画 ネット動画対応 (2021年モデル) 中古価格 |
東芝 REGZA Z670KにPCのHDMI表示NG NON-CEC編
東芝のREGZA Z670KにHDMI接続しているVAIO RX62K改の画面が映らなくなってしまった問題。
一応復旧は出来たものの、再発防止の意図でCECを止めてみることにしました。
といってもBlu-rayレコーダーの方は問題ないので、VAIO RX62改〜REGZA Z670KのHDMI接続の間に「HDMI NON-CECアダプタ」を接続してみようと。

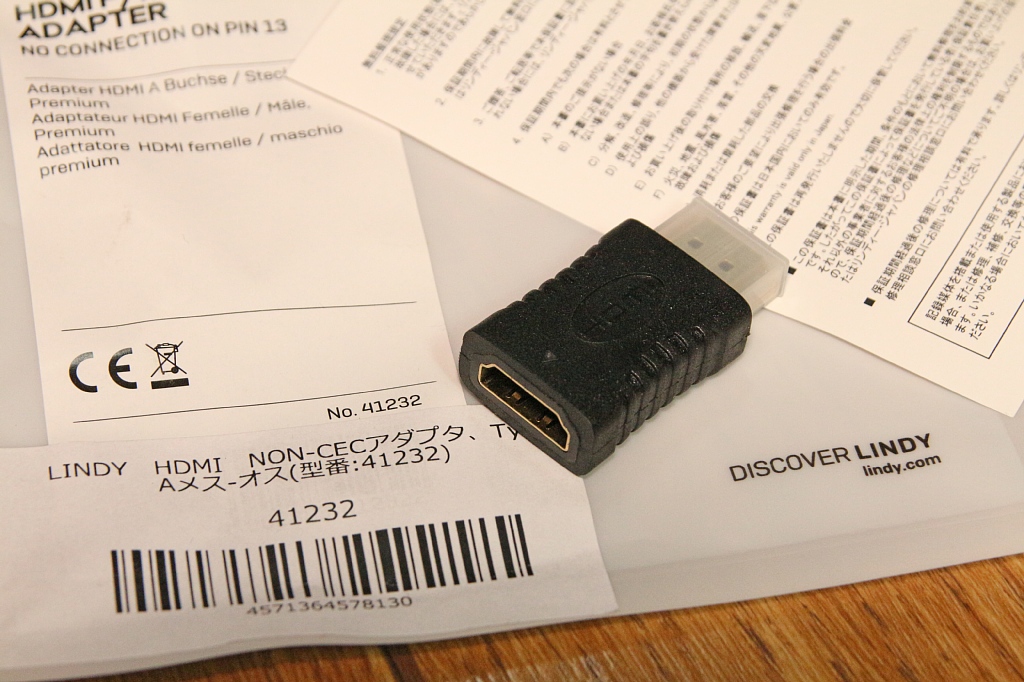

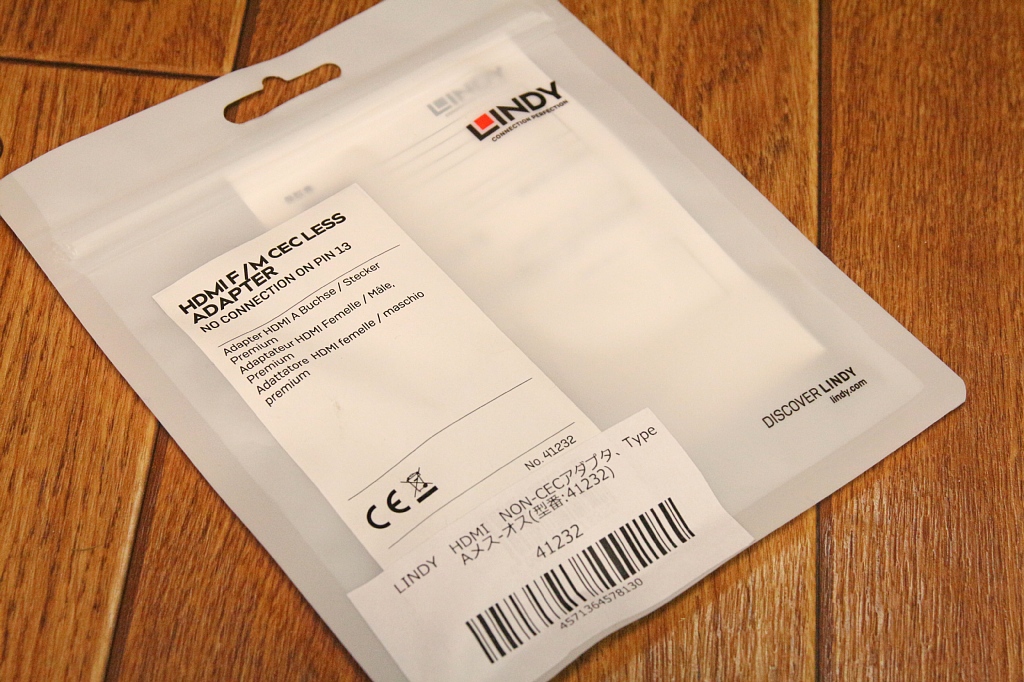

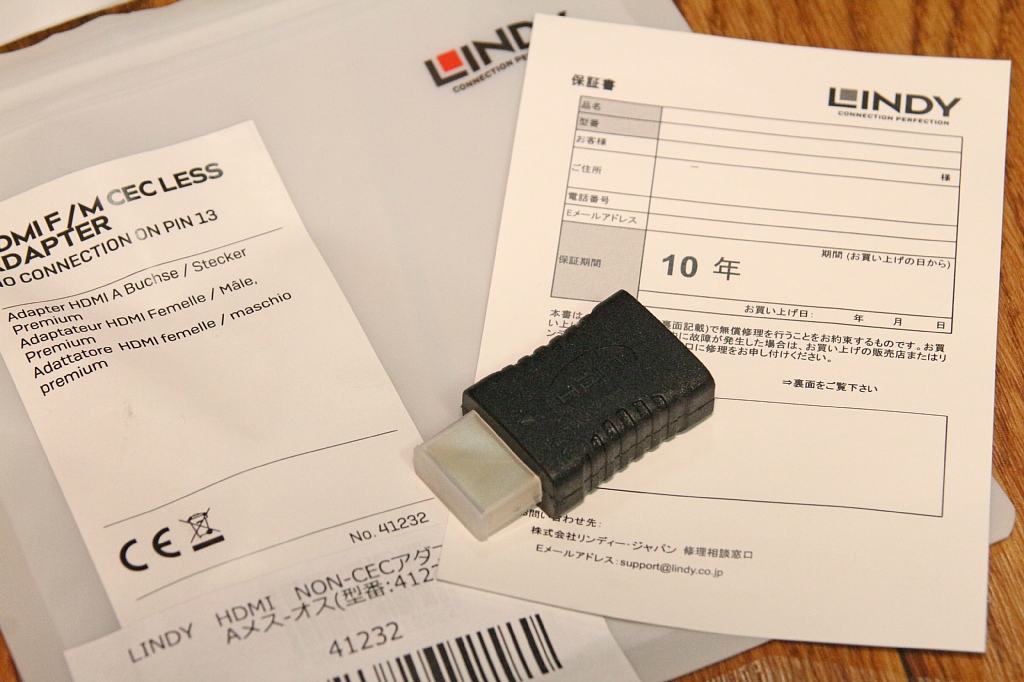

これがLINDYというメーカーのHDMI NON-CECアダプタ（型番:41232）でおよそ2,000円強とそれなりのお値段です。
10年保証とは思いませんでしたが。
明記されてはいませんがHDMI 1.4対応とのこと。
実際に接続してみると・・・
特に問題なくWindows7画面が表示されました。PC起動時に入力が切り替わることもなく、あとで入力を変更すればちゃんと画面が表示されます。まあ当たり前といえば当たり前なんですけどね。
RX62改の方は流石にこれ以上手を入れるつもりもないので、しばらくはこの体制で様子を見ようと思います。
つづく
 | LINDY HDMI Type-A オス/メス アタブタ、CEC直列接続をブロック(型番:41232) 新品価格 |
| レグザ 43V型 液晶テレビ 43Z670K 4Kチューナー内蔵 外付けHDD2番組同時録画 ネット動画対応 (2021年モデル) 中古価格 |
東芝 REGZA Z670KにPCのHDMI表示NG HDMIリセット編
東芝のREGZA Z670KにHDMI接続しているVAIO RX62K改の画面が映らなくなってしまった問題。
しかも、どうもHDMIがリンク（CEC）を見失っただけでもない様で・・・ 今回は少し時間を掛けて対策を練ったので、備忘の意味もかねて少し整理しておきます。
【対応� �
・REGZA Z670KのHDMI連動のON/OFF
・REGZA Z670K本体底面の電源スイッチ長押しによる再起動
これらを組み合わせて何度か試しましたが効果なし。
【対応�◆�
まだELECOMセレクター：DH-SWL4CBKを経由していたので、REGZA Z670KのHDMI3に接続を変更しましたが効果なし。
【対応��】
俗にいうHDMIリセットを実行してみました。
接続しているHDMI機器を全て外し、TV（REGZA Z670K）も含めて電源コードも外して30分程待つというもの。必ずしも30分でなくても良さそうですが。
Blu-rayレコーダーは問題なく動作していたこと、録画を止めるタイミングがなかなか合わなかったことを踏まえ、HDMIケーブルを全てZ670Kから外し、Z670Kの電源ケーブルを抜いて待ってみたところ・・・
無事にPC（VAIO RX62改）のWindows7起動画面が表示されました。
が・・・
続きを読む東芝 REGZA Z670KにPCのHDMI表示NG VGA編
東芝のREGZA Z670KにHDMI接続しているVAIO RX62K改の画面が映らなくなってしまった問題。
真っ先にグラボに問題があると考えて、グラボを探し始めました。
RX62改はここで紹介している通りM/Bを865GM2-ILSに換装し、グラフィックもオンボードではなくAGPの玄人志向「GF6200A-A256H/HS」にしているんですが・・・
そもそもグラボ購入時点でも既にAGPは廃れてきていたので、現状では同等クラスのグラボを探すのも一苦労。あわよくばHDMI出力が可能なAGPグラボも良いかなとか企んだものの、探し当てたASUSの「 AH3450/DI/512MD2」もほぼ入手できない状況でした。
ということで作戦を変更し、M/Bのオンボードグラフィック機能を生かしてVGAから映像出力しHDMIに変換してみようかと。更にこれに音声を乗せればZ9500では出来ていたPCの音声も出せるようになるなと。

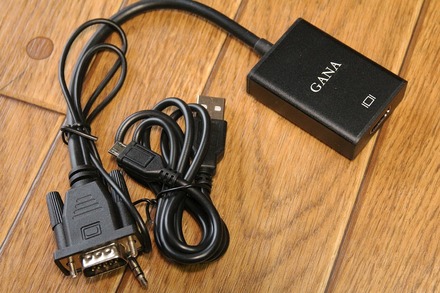

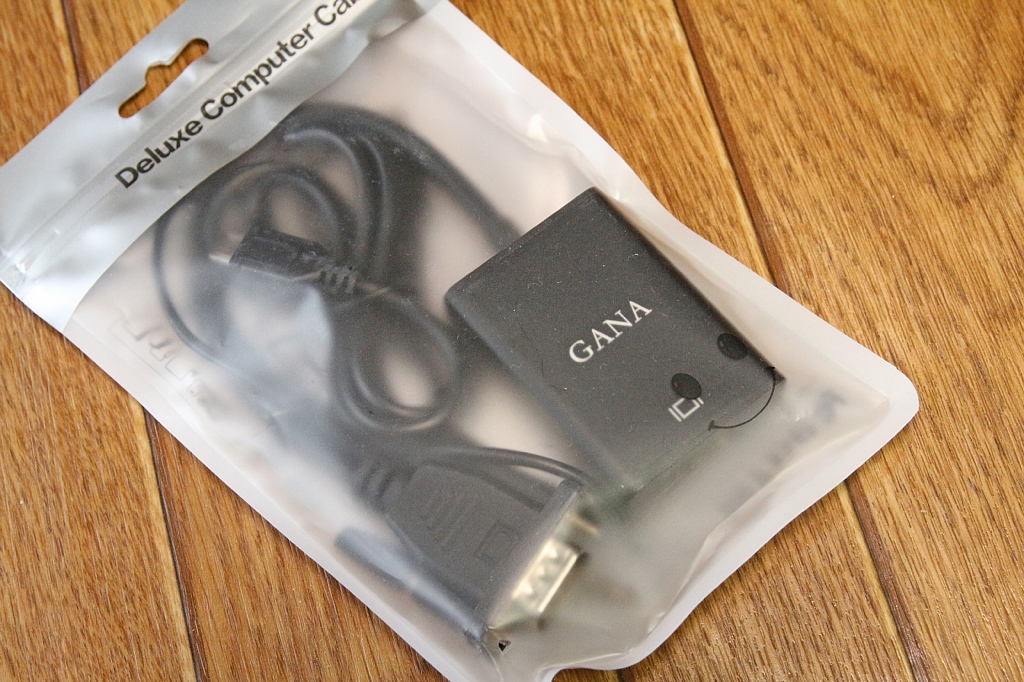

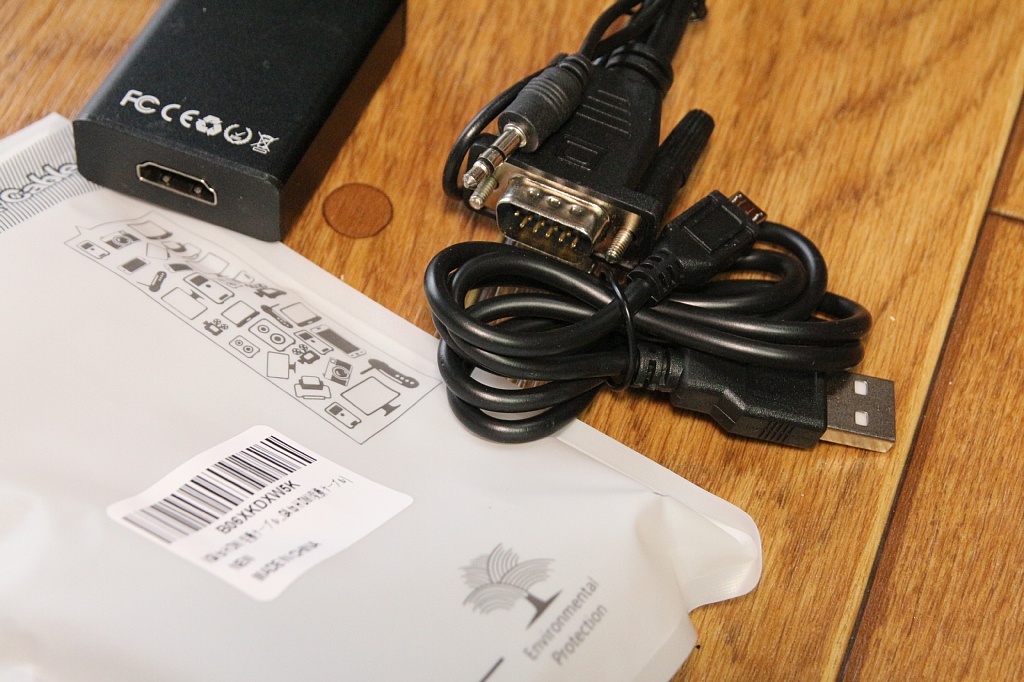

ということで今回GETしたのはAmazonで評判の良さそうだった GANAというブランドのVGA to HDMI 変換ケーブル 。2022年2月頃のお値段で1,700円程度でした。
VGA→HDMIに変換した上で、ピンジャックで音声入力すればこれもミックスしてくれるもの。電源はUSBから供給出来るようになっています。
早速RX62改のM/B側VGAコネクタに接続、音声もピンジャックから入力しUSB電源を繋ぐと・・・
続きを読むVAIO RX62改 M/Bボタン電池交換
ここで紹介したように、起動SSDを変更したりしながらも予備役に入っていて起動頻度も随分下がっているVAIO RX62改。先日久々に立ち上げて見ると、動作はしているものの画面に何も映らないという状態になってしまいました。
東芝のREGZA Z9500にHDMI接続しているんですが・・・ 念のため予備的にS端子でも繋いでいたのを思い出してそちらを見てみると、かろうじて何か絵が出ているようないないような・・・ そういえばS端子の方は当初からちゃんと映る時と映らない時があったなと(^_^;)
そのS端子の方で辛うじて識別できたのは、BIOSの途中で「CPU has been changed」の表示が出てポーズしてしまっていたこと。
勿論CPU交換などしていませんし、良く考えるとこの少し前に道路工事に起因する停電があったのでBIOSの設定が飛んだのかなと。
が・・・ 見難いS端子接続の画面でBIOSを再度SAVEしても状況が変わらなかったので、「GET Default Values」で初期値にしたらますます面倒なことに・・・
久々に弄るBIOS（マザーボードはMSIの865GM2-ILSに換装済）でデバイスの構造（HDDがどこに繋がっているとか）もイマイチ自身が無くなっていたので、当初は起動SSDすら見つからずに四苦八苦しましたが・・・ 何度か設定を弄って無事に立ち上がり、HDMI経由で映像も見えるようになりました。
さて
VAIO S11 ブルーレイレコーダーからHDMI入力でF1鑑賞
以前からF1をTVで観戦する時にはSonyのブルーレイレコーダーBDZ-EW520でスカパー！の録画鑑賞をすることが多かったんですが、日曜日の夜はそもそもTV（REGZA Z9500）を使用し難く、チャンネル争いに敗れると翌朝鑑賞になることがあったりしたんですよね・・・ 時間がずれるだけならまだしもWEBで結果を知ってしまったりすると興ざめなのでなんとかならないかと検討した結果、別のモニターで（少なくとも録画中に）鑑賞できるようにすることにしようと。
F1に限らず良く実施しているPSVitaへのおでかけ転送は録画完了しないとできませんし、LANで自作機のPowerDVDからDLNAで鑑賞する場合も録画完了は必須なのでこれでは解決しませんから、何か手を入れることになるんですが・・・
とは言え、TVやモニターをもう1台置くのは物理的に無理、モバイルモニターも他に使う場面がなさそう、タブレットなどにHDMI出力するとしてもそもそもHDMI入力可能な機種は殆どなく、選択肢はこの頃ちょうど発表されたLenovoの「Yoga Tab 13」程度でお値段もそれなりなので、今回はダメ元でUSB接続のHDMIキャプチャーボードを使い、VAIO S11に入力してみることにしました。

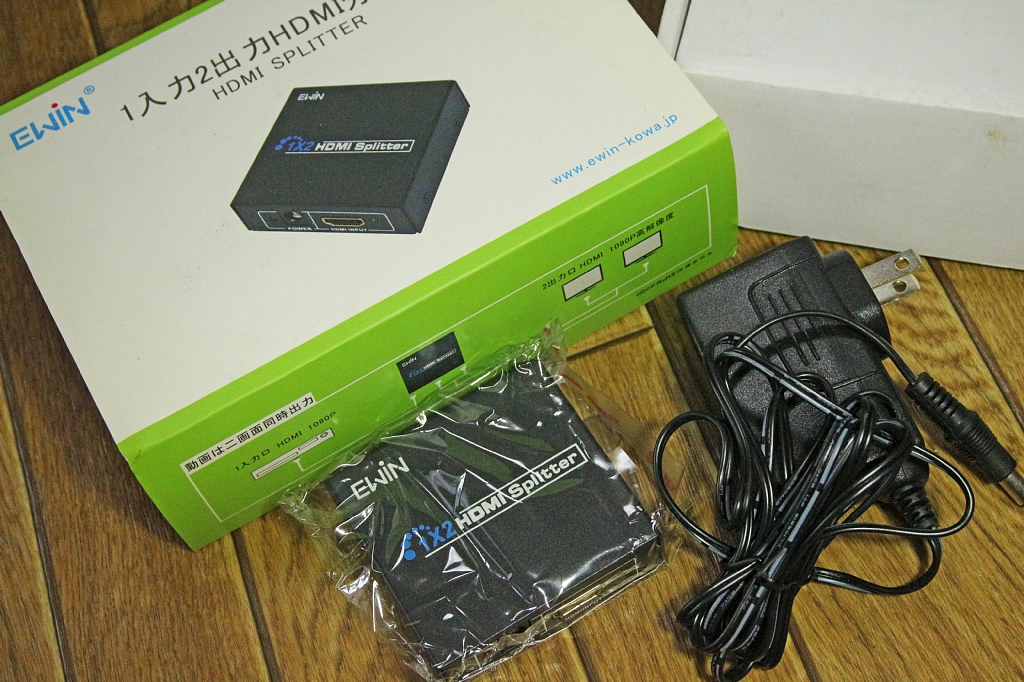

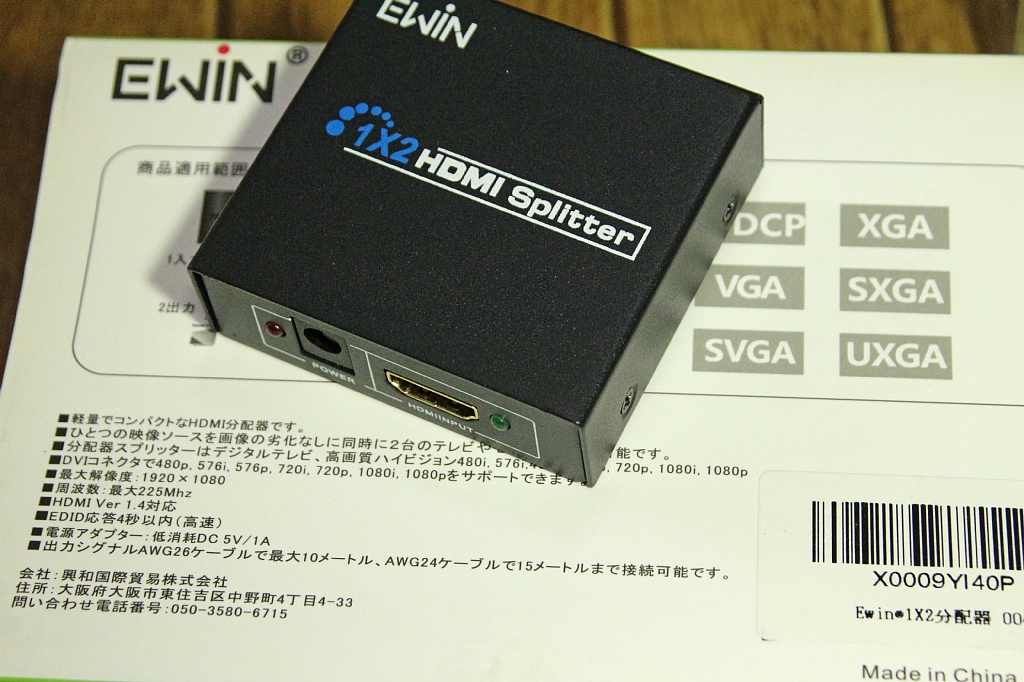

いちいち配線を変更したくない＝HDMIを分岐する必要があるので、手元にあったEwinのHDMIスプリッター（以前BDZ-X95の光学ドライブが逝ってしまった時に何かできないかと購入していたもので、実際には使う機会がなく保管していた。一応 HDMI Ver1.3/1080p対応）で、主にF1録画に使っているEW520からREGZA Z9500とVAIO S11双方にHDMIを分岐。これでREGZAの方は問題なく視聴可能な状態をキープ。
あ、この手のスプリッターはHDCPが外れるようで、REGZA LINKは効かなくなってしまいましけどね・・・
上の画像のEwinスプリッターは既に型落ちしているようなので、下のリンクはバージョンが上がったEwinのスプリッターへのものです。
 | 新品価格 |

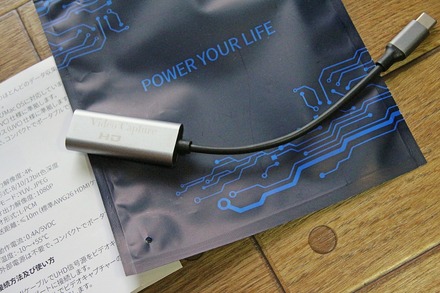

そしてこちらが今回GETした「Chilison HDMI キャプチャーボード」。似たようなアイテムは多々ありますが、Amazonのレビューとお値段、USB3.0対応が謳われているもの・・・という条件で選んだものです。1080p＆60FPS対応で、 2021年7月頭頃のお値段で2,100円程度だったかと。
包装もシンプルで袋にそのまま入れられていました。一応日本語のマニュアルも。
VAIO RX62改 起動SSD変更
ここで紹介したように、自作機の起動SSDをSamsungの870 EVOに変更したことを踏まえて旧起動ドライブの intel「SSDSC2CT240A4K5」を玉突きでRX62改の起動ドライブにすることにしました。
まあ、RX62改は予備役に入っているようなもので、起動する機会もほとんど無くなっていますし、いまだにWindows7なんですけどね(^_^;)
現時点でのRX62改の起動SSDはintelの「SSDSA2M040G2GC」。もともと当初の自作機の起動用にRAIDを組んでいたものですが、今では単体運用です。

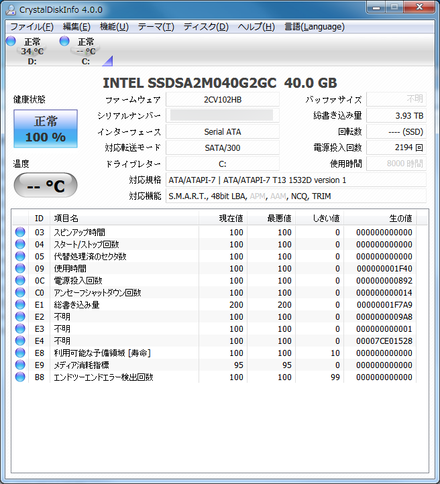

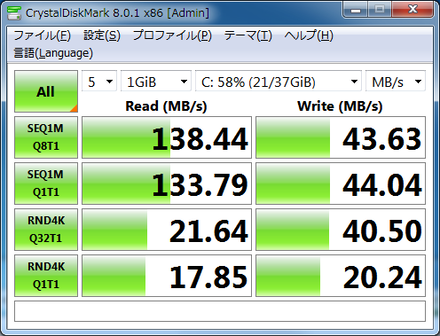

ベンチとディスク情報はこんな感じ。
流石に数値的には・・・ SSDとは言え実際に相当もっさりした感もありますしね・・・
今回はデータ用のHDDを外し、そのSATAコネクタに新SSDを接続、いつものEaseUS Todo Backup Free6.5でドライブをクローンしてやりました。
特に問題なく20分程度でクローンも終了、Windows7のブートにも特に問題はありませんでした。
新SSDでのベンチとディスク情報。
続きを読むVAIO S11 SSD換装 ベンチ編
VAIO S11のSSD交換。分解・換装編に引き続いてベンチ編です。

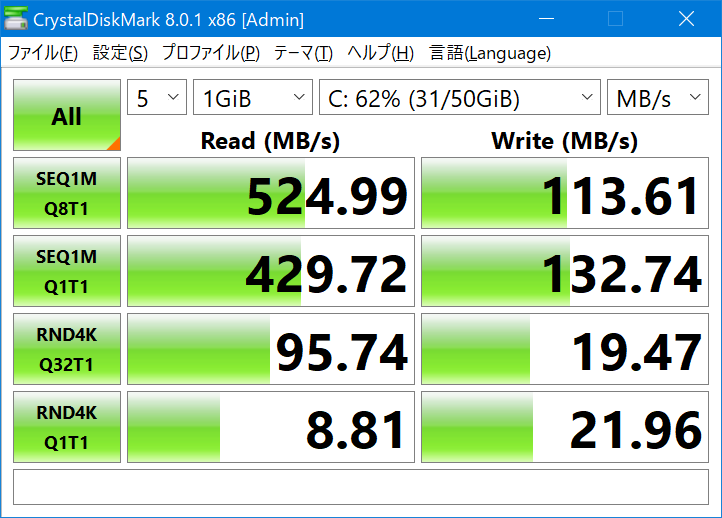

まずは換装前のSamsung MZ-NLF1280でのベンチ。

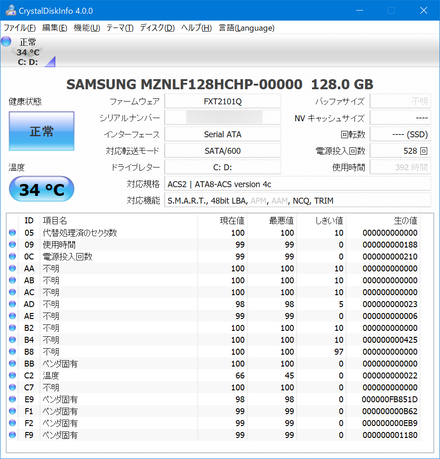

CrystalDiskinfoの情報も。
同じく換装後のWesternDigital WDS500G2B0Bでのベンチ。

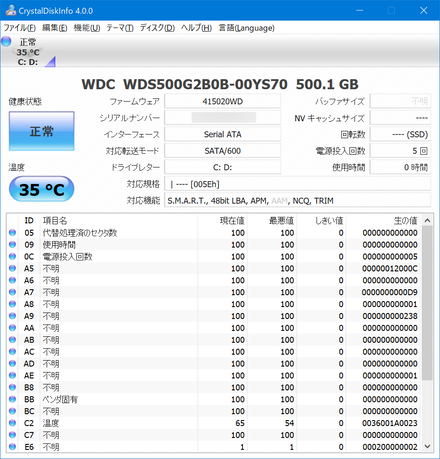

CrystalDiskinfoの情報も。全項目収まっていませんが。
ライト系がシーケンシャル・ランダム共に大幅にアップしました。リードもランダムリードが結構上がっていて、体感できるほど操作がきびきびとした印象を持ちました。
続きを読むVAIO S11 SSD換装 分解・換装編
VAIO S11のSSD交換。購入・クローン編に引き続いて分解・換装編です。
WEB上の情報を見るとVAIO S11の分解時には「ツメが折れた」という話が多々上がっているので、気を付けながら＆多少は止むを得ないかなと思いながらも作業開始です。
WEB上で参考になったのは「いせきけんじ公式ブログ」さん辺りなので、作業される方は合わせて確認されると良いかと思います。
なお、このブログ記事参考にされる方も含めて、チャレンジされる方は当然ですが自己責任でお願い致します。

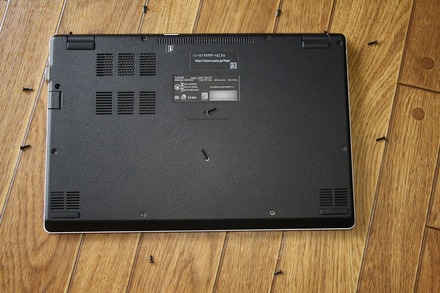

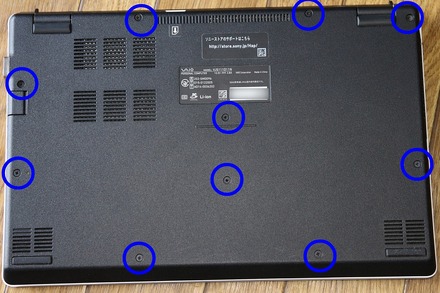

１．底面のネジ10ヵ所を外す
基本的に今回は通常のプラスドライバーのみで事足ります。ただ場所によってはかなりしかっり締めあげられているところもあるので、ネジを舐めないように要注意です。
なお、長さも全て同じではないので組み立て時に間違わないように。

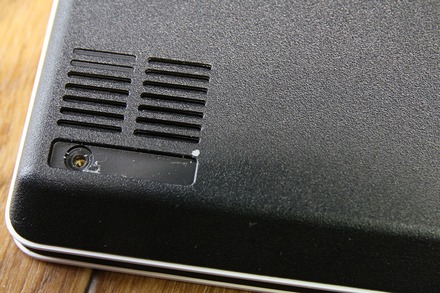

２．底面ゴム足を剥がし、その奥のネジを4ヵ所外す
ゴム足は両面テープで固定されているだけなので直ぐ剥がれます。‘み’の場合は組み立て時に両面テープそのまま再利用出来てしまいました。
３．筐体下部（黒い樹脂部分）を外す
簡単に書きましたが、ここが一番のハードル。多数のツメががっちり嵌っているので、少しずつ隙間をこじ開けるようにして剥がしていく感じです。
弱いというか隙間を作りやすいのは手前側（キーボードの下端側）の角部分。ここで作った隙間を利用して手前側のツメを一通り外し、下から見た時の右側面（ACアダプタを差す側）を外してから反対の側面（LANポートなどのある側）を外し、奥側（液晶パネルと接する側）はガバッと持ち上げる感じがやりやすいように思います。特にLANポートの側面は端子が多く、ツメもかなりしっかりしているようなので要注意です。

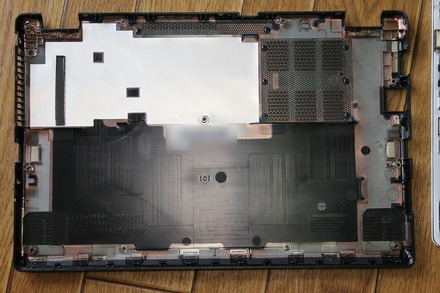

ようやく筐体下部を分離した状態。
VAIO S11の開きですね。
ツメ部分を中心に実際の画像を多めに貼っておきますので、参考になれば。
VAIO S11 SSD換装 購入・クローン編
自作機の起動SSDを更新したりしている中で、今まで出来るだけ見ないようにしていたM.2のSSDをしっかりと見てしまい・・・ 気にしながらも手を出さないでいたVAIO S11のSSD換装に掛かることにしました。
購入時のSSDはCTOで選んだ128GBのもので、実際にDドライブがほぼ満タンになってしまっていたこともあるんですが。
ということで、今回はWEB上で換装実績のあるWesternDigitalの500GB、SATA接続の「WDS500G2B0B」をチョイスしました。
もともと家族が調べ物などにちょっと使うという用途が多くなっていましたし、価格も考慮して1TBまでは流石に要らないだろうとの判断です。更に、容量増でチップが片面実装から両面実装になってしまって物理的に入らなくなったりしたら洒落になりませんから。
NVMeも動作するとの情報もありましたが、発熱とお値段、更にSATA→NVMeなどの場合ディスククローンが上手く行かないとの情報もあったので、今回は手を出していません。
 | WD 内蔵SSD M.2-2280 / 500GB / WD Blue 3D / SATA3.0 / 5年保証 / WDS500G2B0B 新品価格 |
2021年5月頃でおよそ7,000円前後が相場でしょうか。
今回は単純にソフト的にディスククローンしてからSSDを換装する腹積もりだったので、Transcend のUSB3.1 M.2 SSD 外付けケース「TS-CM80S」も購入。2021年5月時点で3,000円弱。選ばなければAmazonで2,000円を切るものも結構あるんですけどね。
 | トランセンドジャパン トランセンド USB3.1 [M.2 SATA SSD 専用] 外付けケース TS-CM80S 新品価格 |
本当はセンチュリーのNVMe＆SATA両対応「どっち〜もBOX M.2 SATA / NVMe (CM2NVSDBU32C)」とかも気になったんですが、まずはしっかりクローンしたい＆取り出したSATA128GB品も有効活用しようと、シンプルかつ安全なブランド品（名の知れたものと言う意味で）をチョイスしました。
 | センチュリー どっち〜もBOX M.2 SATA/NVMe両対応 USB3.2 Gen2接続対応ケース CM2NVSDBU32C_FP 新品価格 |
という訳で2品を組み合わせてみました。
続きを読むIDE HDD 2台発掘
自宅を整理していたら、2台のIDE接続HDDが発掘されました。

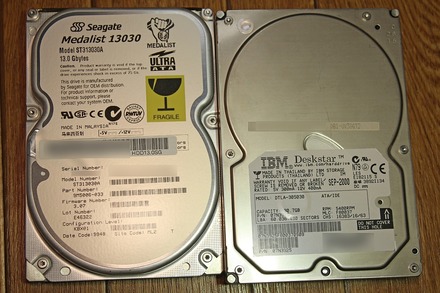

「IBM Deskstar DTLA-305030」と「Seagate Medalist ST313030A」です。
「IBM Deskstar DTLA-305030」の方は2000年9月製造品で5400rpm、30GB。既に記憶が曖昧ですが、「DBI-UV30GT2」というシールが貼ってあるので、バッファローのHDDを購入しているようです。

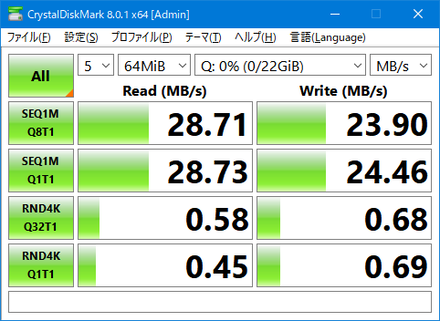

USB外付けHDDとしてWindows10の自作機で認識したので、戯れにベンチを取ってみました。
なんか今のデバイスから見ると誤差の範囲のような数字ですね。流石に20年以上前のものですからね(^_^;)
ディスクの状態も見たかったんですが、CrystalDiskInfo＆EVERGREENの「SATA・IDE/USB2.0変換アダプター EG-SATA3525」では情報が取れなかったので断念。予備役のRX62改に内部接続すれば良さそうですが、そこまでするのも・・・
あ、あとそれなりに大きな音がしていましたが、経年劣化なのかもともとこんなものなのかも不明です。

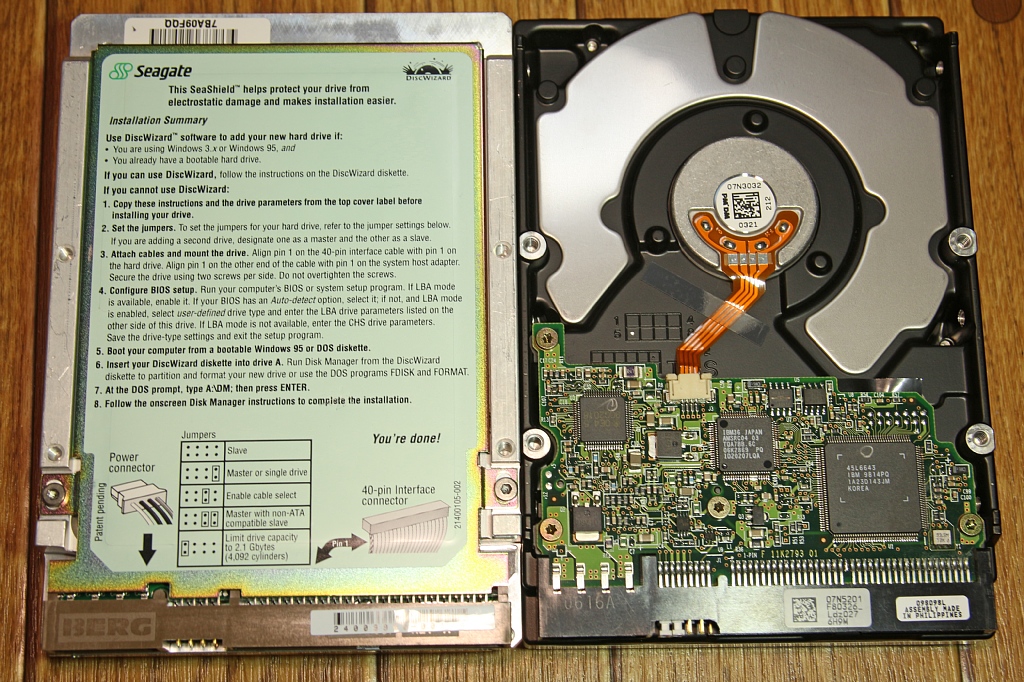

一方、「Seagate Medalist ST313030A」の方は残念ながら自作機から認識されず。通電・スピンアップまではしたんですが。ラベルなどから製造年やスペックなども読み取れませんでしたが、5,400rpmのようです。購入した記憶はないので、13GBという容量からVAIO PCV-R60に搭載されていた本来のHDDのように思います。
ということで、どちらもジャンク品としてオークションに出してみました。何もニーズがなければ解体処分ですかね〜
自宅ネット環境切り替え その4 通信速度
VAIO RX62改 Windows8化失敗
こんな案内が出るようになってしまいましたしね(^_^;)

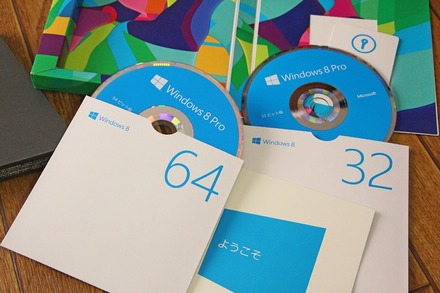

32bitと64bitのメディアも入っていました。

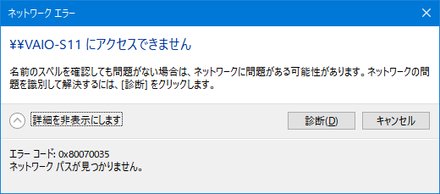

自作機とVAIO-S11のファイル共有断絶
当初は普通にファイル共有出来ていた気がするので、Windows10のアップデートが悪さをしているとしか思えなかったんですが・・・
診断結果を信じてルーターのAterm BL172HV（無線ルーターWZR-HP-AG300Hはブリッジ接続してアクセスポイントとして使用しているので関係なしと判断）のポート445を解放したり、ノートンセキュリティで同じようにポート445を解放しても状況変わらず。
レジストリの「HKEY_LOCAL_MACHINE\SYSTEM\
CurrentControlSet\Services\LanmanWorkstation\Parameters
USBメモリ SanDisk SDCZ33-064G-J57 GET
小型ででっぱりが少ないUSBメモリが物入りになり、容量も速度もほぼ意識せずにキャップ付きのもの・・・ということで選んだのがSandiskの64GBもの「SDCZ33-064G-J57」。 輸入物ですが正規代理店品で5年間保証つき1,480円なので必要十分かと。64GBは容量的に大きすぎるんですが、在庫とお値段の関係で決定しました。
こんな紙のスリーブに入って送付されてきました。一見中身が無いんじゃないかと思ってしまう程でしたが。

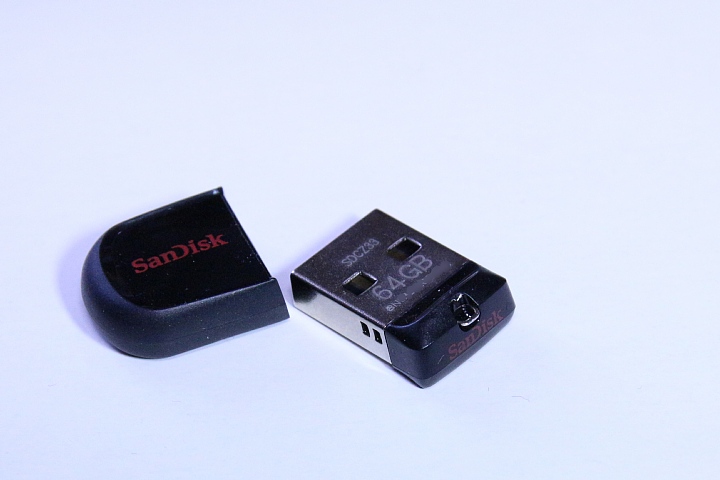

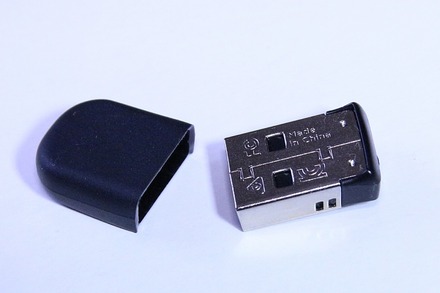

確かに小さいですね。
コネクタに毛が生えたくらいのサイズです。
あまりこのブログでは紹介していないVAIO S11に指してみるとこんなレベル。
続きを読む
VAIO S11 So-net 0SIM 認識NG
ここで紹介したVAIO S11向けに用意したso-net 0SIM。S11自体を外に持ち出す機会もほぼなく、3ヶ月縛り（＊）対応でたまに自宅から接続していたという感じなんですが、気が付くとS11がSIMを認識しなくなってしまっていました。画面上は「SIMを接続してください」と表示されている状態ですね。
正直、‘み’は殆ど使用しませんし、何時からおかしくなっていたのかも分らないんですが・・・
＊3ヶ月通信がないと強制的に解約されてしまう。ちなみに3ヶ月のカウントはこんな感じ。
10月 最終通信実施月
11月 通信なし��
12月 通信なし��
1月 通信なし�� → 1月末で強制解約
特にハードの構成などを変更したりしていませんし、Windows10はAnniversary updateなどが結構悪さをするとイメージしていたこともあり、ソフト面の問題だろうなと勘繰り始め・・・少し前にWi-Fiが繋がらなくなっていた（再接続で直ぐ元に戻った）こともありましたし、そこで何かおかしくなっていたんだろうなと推定。
ということで、まず再起動。完全なシャットダウンをするために「高速スタートアップを有効にする」のチェックを外しましたが・・・
